本标準适用于所有用软排線来代替導線，覆蓋膜覆蓋住負温度系數热敏電阻的負温度系數NTC温度傳感器。

薄膜NTC热敏電阻術語和定义
下列術語和定义适用于本文件。
3.1　

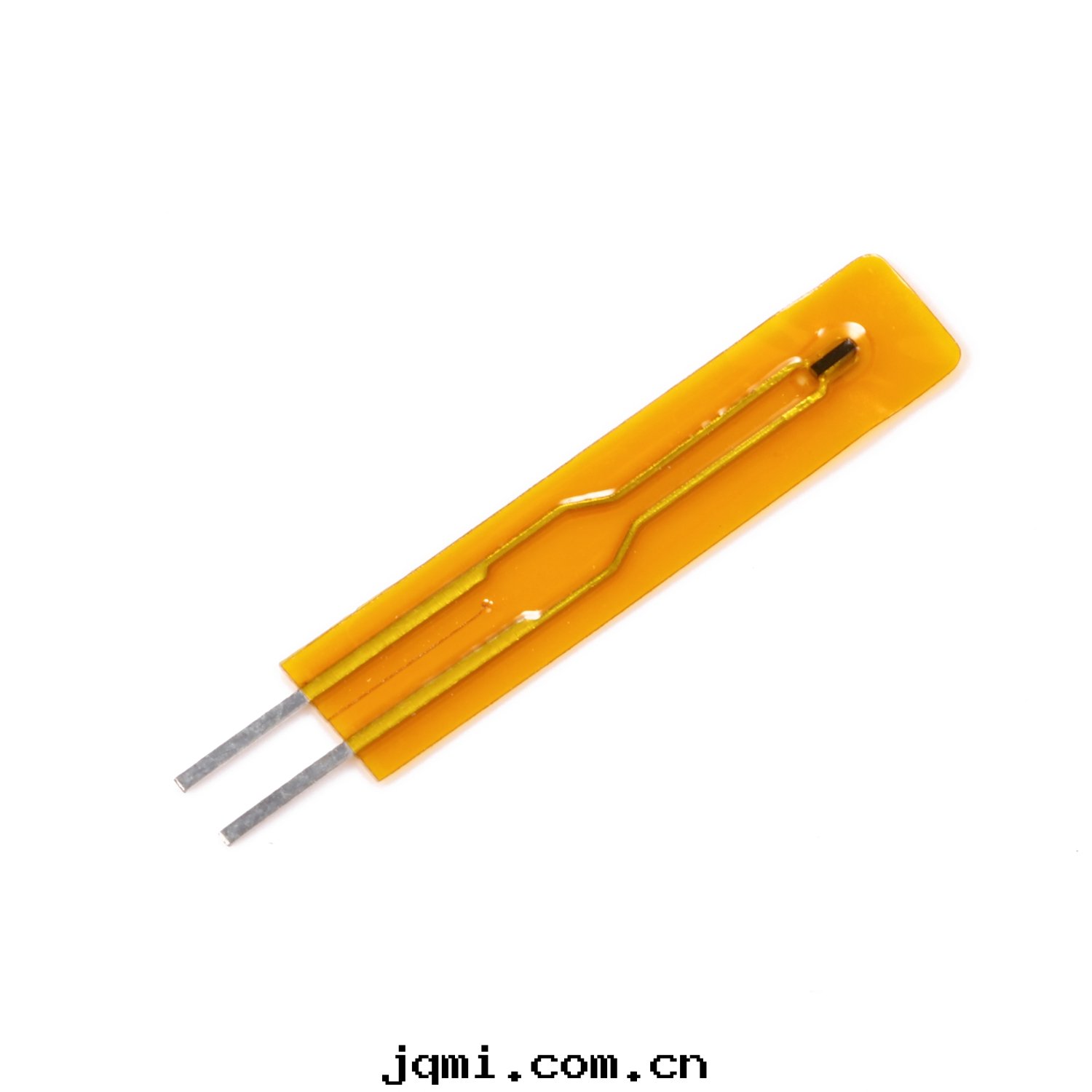

薄膜NTC温度傳感器　temperature film sensor
用聚酰亞胺薄膜和铜箔(即软排線)来代替導線，采用負温度系數热敏電阻作为感温元件的薄膜型温度傳感器。
3.2　
软排線　soft wire
也稱FFC,可以任意選择導線數目及间距(以下所说的软排線是双排導線的软排線)，使聯線更方便，大大減少電子产品的體積，減少生产成本，提高生产效率的柔性電缆線。
3.3　
覆蓋膜　covering film
用于貼在热敏電阻上的，應采用與软排線相同材料的聚酰亞胺薄膜。
3.4　
加強闆　reinforcing plate
用于貼在薄膜NTC傳感器上软排線的末端部位，起到加強作用的塑胶闆。
3.5　
刺破式端子　pierce type terminal
傳感器導線的專用端子，無需脫掉铜箔外层的薄膜，直接刺破薄膜與铜箔做導電連接。
3.6　
零功率電阻值　zero power resistance
在規定的温度下測得的温度傳感器傳感器的直流電阻值。測量應在下述条件下進行：由于自热導致的電阻值相对變化于總的測量誤差可以忽略不計。
3.7　
耗散系數 δ　the dissipative coefficient
使NTC傳感器的温度升高1 K所需消耗的功率。通常为規定的环境温度下功耗變化與傳感器阻體温度變化之比(单位为mW/℃)。
3.8　
时间常數　time constant
在零功率条件下，在規定的介質中，當环境温度發生突變时，薄膜NTC温度傳感器由起始温度變化到終温度的63.2%所需要的时间(单位为s)。一般定义为25℃/100℃。
